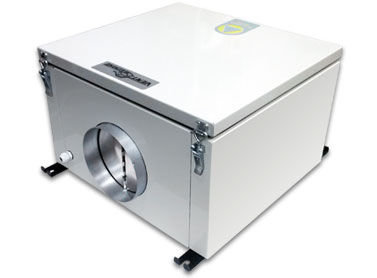

Блок вытяжной BW-700

Блок Вытяжной BW-700 предназначен для общеобменной вентиляции в офисах, квартирах, магазинах, коттеджах с использованием вентиляционной сети. С возможностью управления через пульт вентиляционной установки.

Краткие технические характеристики

Количество скоростей			4*
Производительность, м³/час			260	360	490	700
Уровень шума на выходе из установки, dB			33	36	39	43
Габаритные размеры, мм			528 × 457 × 288
Класс защиты			IP 44
Размещение			Внутреннее / Наружное

Корпус

Теплоизолированный и шумопоглощающий корпус с классом защиты IP44. Герметично прижимной механизм крышки.
Гермовводы для кабеля. Встроенные монтажные кронштейны.

Малые габаритные размеры.

Высота установки составляет всего
288 мм - этого достаточно, для монтажа установки под подвесной потолок.

Клапан

Обратный клапан с подпружиненными лопастями предназначен для автоматического перекрывания канала и предотвращения движения воздуха в обратном направлении при выключенной системе вентиляции. Лопасти клапана открываются давлением, создаваемым потоком воздуха и закрываются пружиной.

Вентилятор

Центробежный четырёхскоростной вентилятор (EBM-Papst, Германия).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Скорость вращения вентилятора		1	2	3	4
Производительность, м³/час.		260	360	490	700
Уровень шума на входе в установку, dB		28	31	33	39
Уровень шума на выходе из установки, dB		33	36	39	43
Мощность вентилятора, кВт		0,195
Напряжение питания, В / Гц		220 / 50
Кабель электропитания		МКШ 7×0.5 мм² (ПВС 5×0.75 мм²)
Габаритные размеры, мм		528 × 457 × 288
Вес, кг		16,3
Класс защиты		IP44
Размещение		Внутреннее / Наружное
Режим работы		Непрерывного действия
Условия эксплуатации:	Температура входного воздуха, °С	-26 / +50

Габаритные размеры
Комплектация
Cхемы подключения



Производительность (м³/час)Количество скоростейМаксимальная мощность вентилятора, ВтГабаритные размеры (высота./ширина./глуб.)Размер подключаемого воздуховода, мм

260-700

4

195

528×457×288

160
